叠片式过滤器

工作原理

永力自动反冲洗叠片式过滤器是可靠性更强、工作效率更高的全新一代过滤器。该机由若干过滤单元组合而成。其独特的旋流离心分离、三滤快洗设计使过滤与反清洗效果达到最佳,并最大限度的减少系统水耗和压损,降低系统运行维护费用。

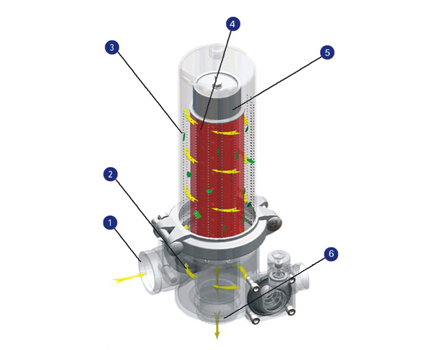

过滤过程

活塞(5)压紧叠片组(4)。

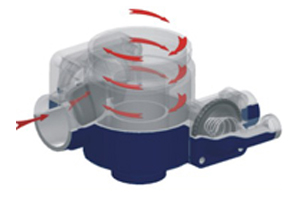

原水从过滤单元主体切向进水口(1)进入单元主体旋流通道(2）时营口水处理设备,产生的离心效果使水中的大部分杂质(3)远离叠片组,实现初级旋流分离。

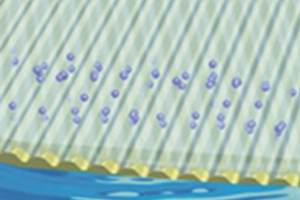

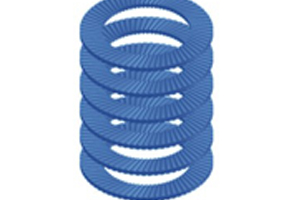

经旋流分离后携带少量杂质的水,继续由外向内经叠片间的缝隙进入叠片组(4)缝隙间的三维空间进行深层过滤,此时较大颗粒杂质被阻隔在叠片外,更细小的杂质被截留在叠片组内。

滤后水由净水出口(6)进入主管道。

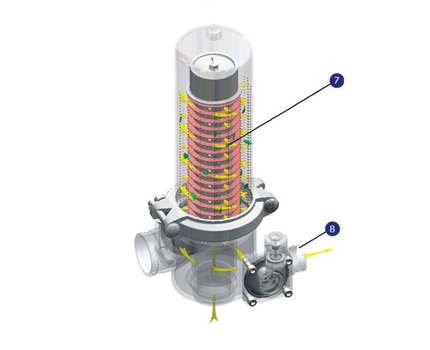

反清洗过程

备用单元开启,系统进入反清洗状态。

反清洗时活塞(5)上提,叠片组(4)松开,单元主体进水口关闭。

反洗水(滤后带压力)由净水口(6)经内芯竖排喷嘴沿圆周切向喷出,使松开的叠片产生高速旋转及纵向振颤运动,水流(7)对叠片进行彻底的清洗,杂质与反洗水从排污口(8)排出。

当一个单元清洗结束后,活塞(5)重新被压紧,开始新一轮过滤,同时下一单元进入反洗状态。全部单元反冲洗结束后,备用单元关闭,系统反清洗过程结束。
